miércoles, 10 de abril de 2019

BIOMETRIA: En las tecnologías de la información (TI), la «autentificación biométrica» o «biometría informática» es la aplicación de técnicas matemáticas y estadísticas sobre los rasgos físicos o de conducta de un individuo, para su autentificación, es decir, «verificar» su identidad.
es la toma de medidas estandarizadas de los seres vivos o de procesos biológicos. Se llama también biometría al estudio para el reconocimiento inequívoco de personas basado en uno o más rasgos conductuales o físicosintrínsecos.
Las huellas dactilares, la retina, el iris, los patrones faciales, de venas de la mano o la geometría de la palma de la mano, representan ejemplos de características físicas (estáticas), mientras que entre los ejemplos de características del comportamiento se incluye la firma, el paso y el tecleo (dinámicas). Algunos rasgos biométricos, como la voz, comparten aspectos físicos y del comportamiento.
DOMOTICA: La domótica es el conjunto de tecnologías aplicadas al control y la automatización inteligente de la vivienda,  o edificación de cualquier tipo, aportando servicios de gestión energética, seguridad, bienestar y comunicación, y que pueden estar integrados por medio de redes interiores y exteriores de comunicación, cableadas o inalámbricas, y cuyo control goza de cierta ubicuidad, desde dentro y fuera del hogar. Se podría definir como la integración de la tecnología en el diseño inteligente de un recinto cerrado.

viernes, 22 de marzo de 2019

Polea Dentada

Resultado de imagen para poleas dentadasPoleas dentadas Para la transmisión entre dos ejes que estén separados a una distancia donde no sea económico o técnicamente imposible montar una transmisión por engranajes se recurre a un montaje con poleas dentadas que mantienen las mismas propiedades que los engranajes es decir, que evitan el patinamiento y mantienen exactitud en la relación de transmisión. Los datos más importantes de las poleas dentadas son: Número de dientes, paso, y ancho de la polea El paso es la distancia entre los centros de las ranuras y se mide en el círculo de paso de la polea. El círculo de paso de la polea dentada coincide con la línea de paso de la banda correspondiente.

Engranajes Interiores Y Mecanismos

Resultado de imagen para engranaje interioresEngranajes interiores Los engranajes interiores o anulares son variaciones del engranaje recto en los que los dientes están tallados en la parte interior de un anillo o de una rueda con reborde, en vez de en el exterior. Los engranajes interiores suelen ser impulsados por un piñón, un engranaje pequeño con pocos dientes. Este tipo de engrane mantiene el sentido de la velocidad angular. El tallado de estos engranajes se realiza mediante talladoras mortajadoras de generación.

Resultado de imagen para mecanismo de cremalleraMecanismo de cremallera El mecanismo de cremallera aplicado a los engranajes lo constituyen una barra con dientes la cual es considerada como un engranaje de diámetro infinito y un engranaje de diente recto de menor diámetro, y sirve para transformar un movimiento de rotación del piñón en un movimiento lineal de la cremallera. Quizás la cremallera más conocida sea la que equipan los tornos para el desplazamiento del carro longitudinal.

Resultado de imagen para engranaje loco o intermedioEngranaje loco o intermedio En un engrane simple de un par de ruedas dentadas, el eje impulsor que se llama eje motor tiene un sentido de giro contrario al que tiene el eje conducido. Esto muchas veces en las máquinas no es conveniente que sea así, porque es necesario que los dos ejes giren en el mismo sentido. Para conseguir este objetivo se intercalan entre los dos engranajes un tercer engranaje que gira libre en un eje, y que lo único que hace es invertir el sentido de giro del eje conducido, porque la relación de transmisión no se altera en absoluto. Esta rueda intermedia hace las veces de motora y conducida y por lo tanto no altera la relación de transmisión. Un ejemplo de rueda o piñón intermedio lo constituye el mecanismo de marcha atrás de los vehículos impulsados por motores de combustión interna, también montan engranajes locos los trenes de laminación de acero. Los piñones planetarios de los mecanismos diferenciales también actúan como engranajes locos intermedios.
Resultado de imagen para mecanismo de piñon cadena

Mecanismo piñón cadena Este mecanismo es un método de transmisión muy utilizado porque permite transmitir un movimiento giratorio entre dos ejes paralelos, que estén bastante separados. Es el mecanismo de transmisión que utilizan las bicicletas, motos, y en muchas máquinas e instalaciones industriales. También se emplea en sustitución de los reductores de velocidad por poleas cuando lo importante sea evitar el deslizamiento entre la rueda conductora y el mecanismo de transmisión (en este caso una cadena). El mecanismo consta de una cadena sin fin (cerrada) cuyos eslabones engranan con ruedas dentadas (piñones) que están unidas a los ejes de los mecanismos conductor y conducido. Las cadenas empleadas en esta transmisión suelen tener libertad de movimiento solo en una dirección y tienen que engranar de manera muy precisa con los dientes de los piñones. Las partes básicas de las cadenas son: placa lateral, rodillo y pasador. Las ruedas dentadas suelen ser una placa de acero sin cubo (aunque también las hay de materiales plásticos).

Tornillos

Resultado de imagen para Tornillo sinfin y coronaTornillo sin fin y corona Es un mecanismo diseñado para transmitir grandes esfuerzos, y como reductores de velocidad aumentando la potencia de transmisión. Generalmente trabajan en ejes que se cortan a 90º. Tiene la desventaja de no ser reversible el sentido de giro, sobre todo en grandes relaciones de transmisión y de consumir en rozamiento una parte importante de la potencia. En las construcciones de mayor calidad la corona está fabricada de bronce y el tornillo sin fin, de acero templado con el fin de reducir el rozamiento. Este mecanismo si transmite grandes esfuerzos es necesario que esté muy bien lubricado para matizar los desgastes por fricción.


Resultado de imagen para Mecanizado de coronas y tornillos sin finMecanizado de coronas y tornillos sin fin El mecanizado de las coronas de engranaje de tornillo sin fin se puede realizar por medio de fresas normales o por fresas madre. El diámetro de la fresa debe coincidir con el diámetro primitivo del tornillo sin fin con la que engrane si se desea que el contacto sea lineal. El mecanizado del tornillo sin fin se puede hacer por medio de fresas biocónicas o fresas frontales. También se pueden mecanizar en el torno de forma similar al roscado de un tornillo. Para el mecanizado de tornillos sin fin glóbicos se utiliza el procedimiento de generación que tienen las máquinas Fellows.

Engranajes conicos

Resultado de imagen para engranaje conico
Engranajes cónicos Se fabrican a partir de un tronco de cono, formándose los dientes por fresado de su superficie exterior. Estos dientes pueden ser rectos, helicoidales o curvos. Esta familia de engranajes soluciona la transmisión entre ejes que se cortan y que se cruzan. Los datos de cálculos de estos engranajes están en prontuarios específicos de mecanizado.

Resultado de imagen para engranaje conico con dientes rectos

Engranajes cónicos de dientes rectos Efectúan la transmisión de movimiento de ejes que se cortan en un mismo plano, generalmente en ángulo recto, por medio de superficies cónicas dentadas. Los dientes convergen en el punto de intersección de los ejes. Son utilizados para efectuar reducción de velocidad con ejes en 90°. Estos engranajes generan más ruido que los engranajes cónicos helicoidales. Se utilizan en transmisiones antiguas y lentas. En la actualidad se usan muy poco.



Resultado de imagen para engranaje conico helicoidalEngranaje cónico helicoidal Se utilizan para reducir la velocidad en un eje de 90°. La diferencia con el cónico recto es que posee una mayor superficie de contacto. Es de un funcionamiento relativamente silencioso. Además pueden transmitir el movimiento de ejes que se corten. Los datos constructivos de estos engranajes se encuentran en prontuarios técnicos de mecanizado. Se mecanizan en fresadoras especiales.




Resultado de imagen para engranaje conico hipoideEngranaje cónico hipoide Un engranaje hipoide es un grupo de engranajes cónicos helicoidales formados por un piñón reductor de pocos dientes y una rueda de muchos dientes, que se instala principalmente en los vehículos industriales que tienen la tracción en los ejes traseros. Tiene la ventaja de ser muy adecuado para las carrocerías de tipo bajo, ganando así mucha estabilidad el vehículo. Por otra parte la disposición helicoidal del dentado permite un mayor contacto de los dientes del piñón con los de la corona, obteniéndose mayor robustez en la transmisión. Su mecanizado es muy complicado y se utilizan para ello máquinas talladoras especiales (Gleason)

Formula Constructivas De Los Engranajes Helicoidales Cilindricos

Fórmulas constructivas de los engranajes helicoidales cilíndricos Como consecuencia de la hélice que tienen los engranajes helicoidales su proceso de tallado es diferente al de un engranaje recto, porque se necesita de una transmisión cinemática que haga posible conseguir la hélice requerida. Algunos datos dimensionales de estos engranajes son diferentes de los rectos.
Resultado de imagen para Fórmulas constructivas de los engranajes helicoidales cilíndricos
Los demás datos tales como adendum, dedendum y distancia entre centros, son los mismos valores que los engranajes rectos.

Engranajes Helicoidales


Resultado de imagen para engranaje helicoidal de ejes cruzadosEngranajes Helicoidales de ejes cruzados Son la forma más simple de los engranajes cuyas flechas no se interceptan teniendo una acción conjugada ( puede considerárseles como engranajes sinfín no envolventes), la acción consiste primordialmente en una acción de tornillo o de cuña, resultando un alto grado de deslizamiento en los flancos del diente. El contacto en un punto entre diente acoplado limita la capacidad de transmisión de carga para este tipo de engranes.Leves cambios en el ángulo de las flechas y la distancia entre centro no afectan al a acción conjugada, por lo tanto el montaje se simplifica grandemente. Estos pueden ser fabricados por cualquier máquina que fabrique engranajes helicoidales.

Resultado de imagen para engranaje helicoidal de ejes paralelos

Engranajes Helicoidales de ejes paralelos Se emplea para transmitir movimiento o fuerzas entre ejes paralelos, pueden ser considerados como compuesto por un numero infinito de engranajes rectos de pequeño espesor escalonado, el resultado será que cada diente está inclinado a lo largo de la cara como una hélice cilíndrica. Los engranajes helicoidales acoplados deben tener el mismo ángulo de la hélice, pero el uno en sentido contrario al otro (Un piñón derecho engrana con una rueda izquierda y viceversa). Como resultado del ángulo de la hélice existe un empuje axial además de la carga, transmitiéndose ambas fuerzas a los apoyos del engrane helicoidal.

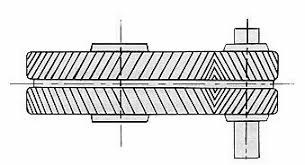

Resultado de imagen para engranaje helicoidal doble
Engranajes helicoidales dobles Los engranajes "espina de pescado" son una combinación de hélice derecha e izquierda. El empuje axial que absorben los apoyos o cojinetes de los engranajes helicoidales es una desventaja de ellos y ésta se elimina por la reacción del empuje igual y opuesto de una rama simétrica de un engrane helicoidal doble.
